Bartels Roll-Aus-Regale
Breite max. 7.000 mm
Höh min. 100 mm
Tiefe max. 1.500 mm
Gewicht max. 2.600 kg je Arm

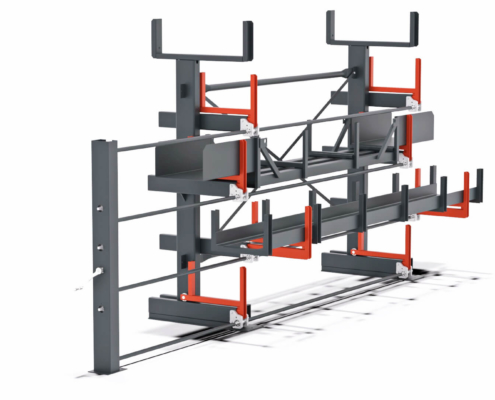

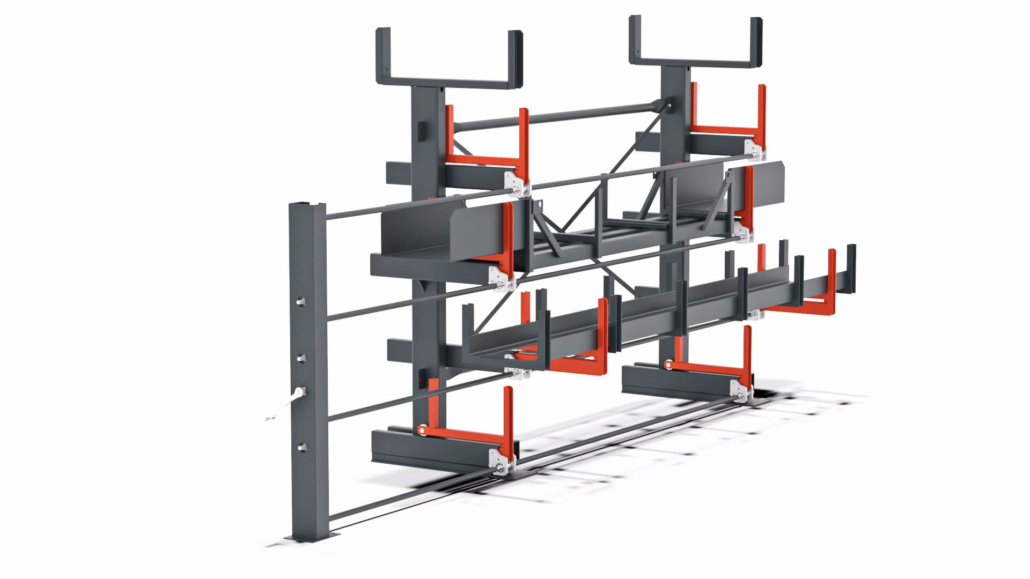

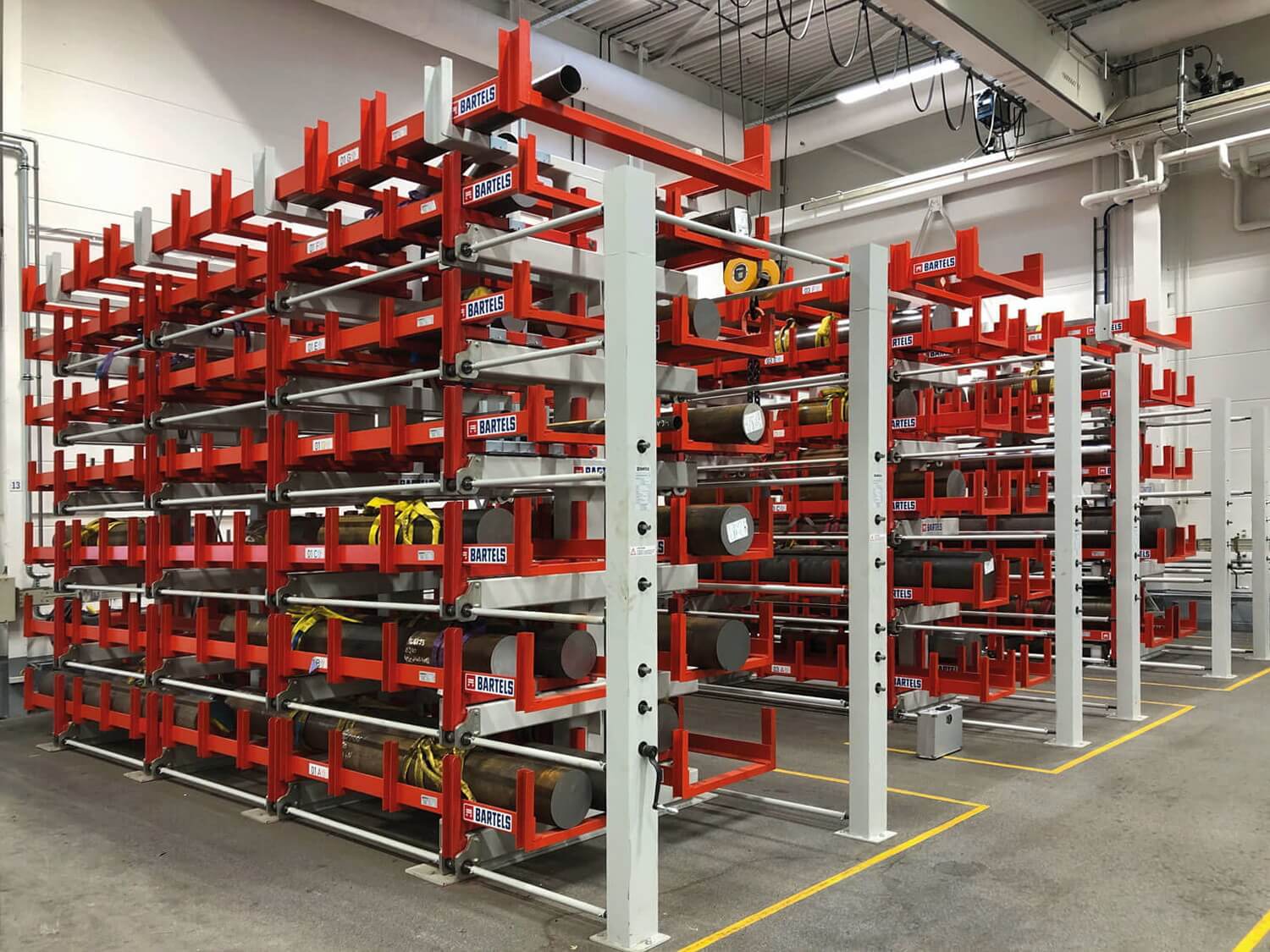

Roll-Aus-Regal

Das revolutionäre Lagersystem für Langgut

Optimieren Sie Ihr Lager mit den Roll-Aus-Regalen von Bartels. Die qualitativ hochwertigen Kragarmregale sind optimal geeignet für die Lagerung Ihres Langguts oder anderer sperriger Güter. Die Bandbreite der zu lagernden Güter reicht von leichten Kunststoffrohren über Stahlrohre bis hin zu Profilen und Holzplatten. Die Regale können flexibel an unterschiedliche Lagerguthöhen und Belastungsanforderungen angepasst werden.

icon-fotogalerie

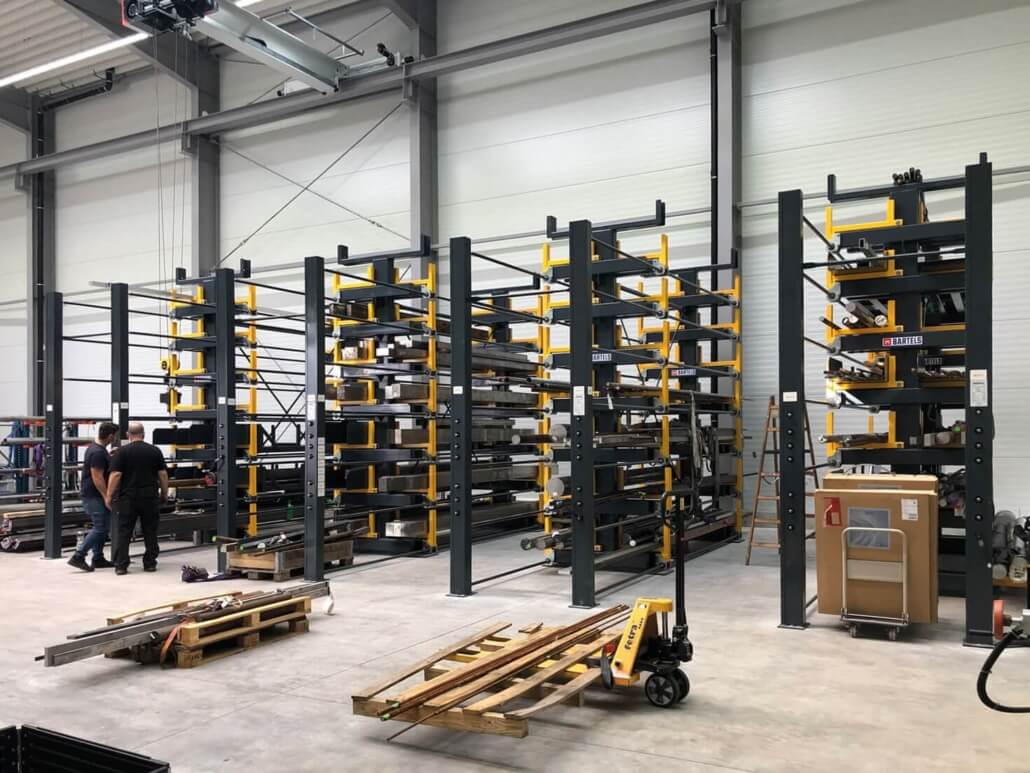

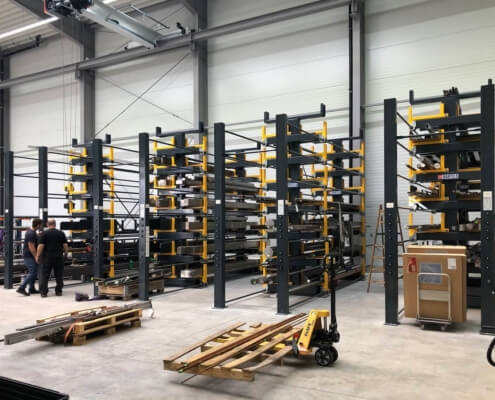

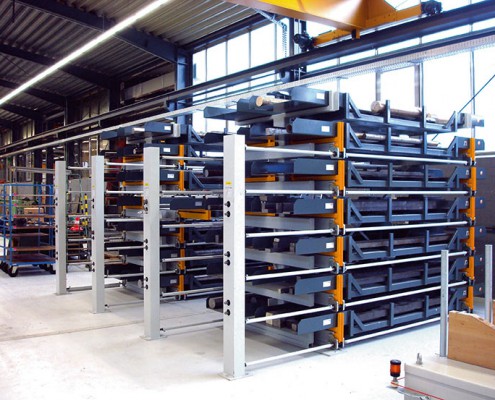

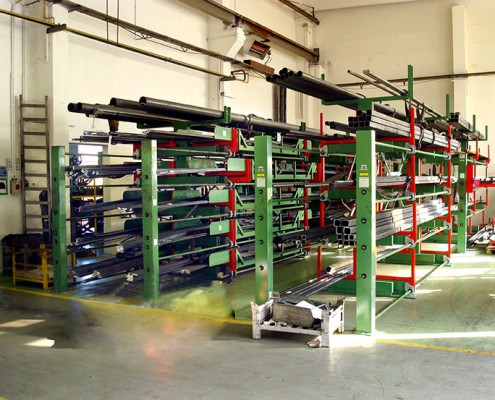

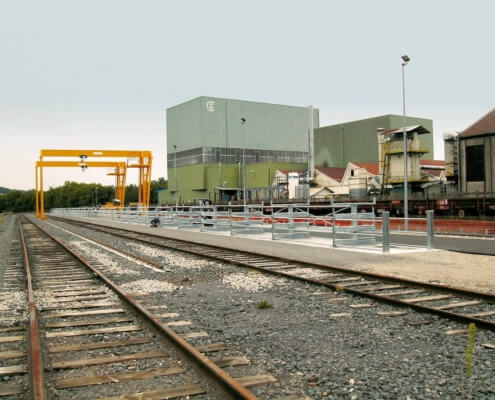

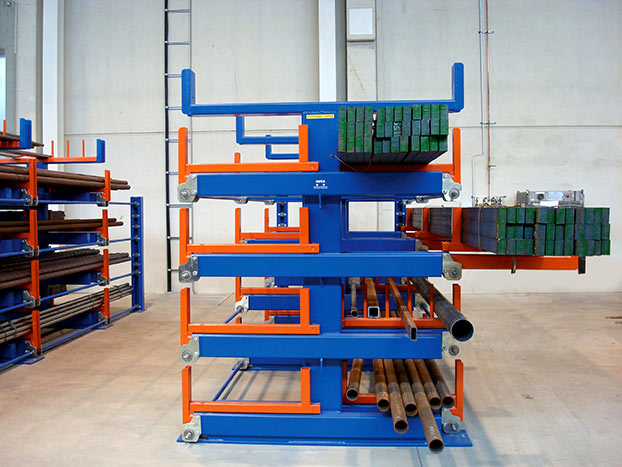

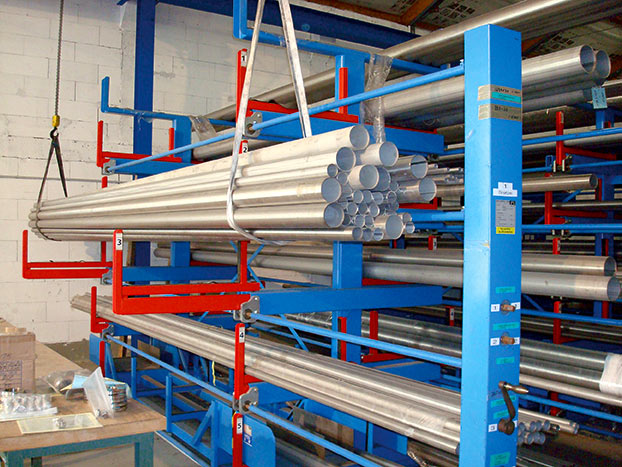

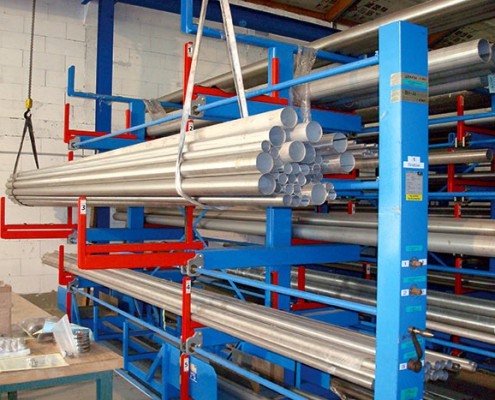

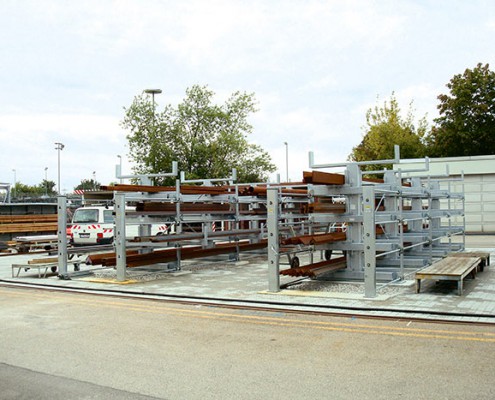

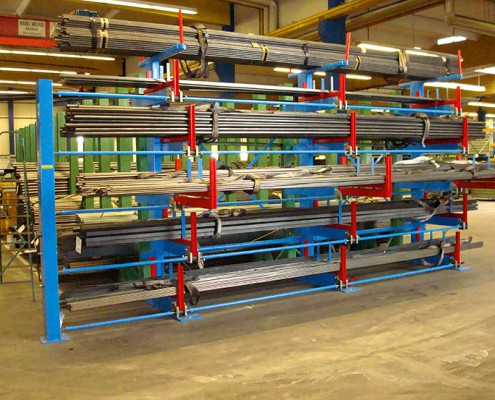

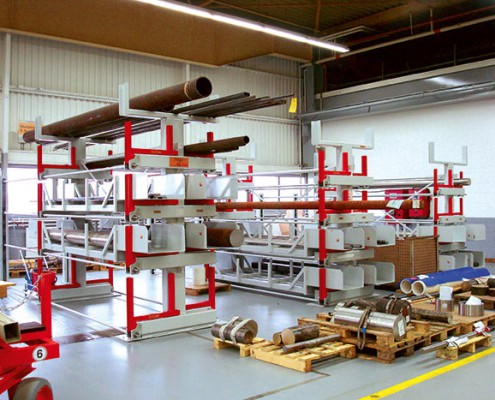

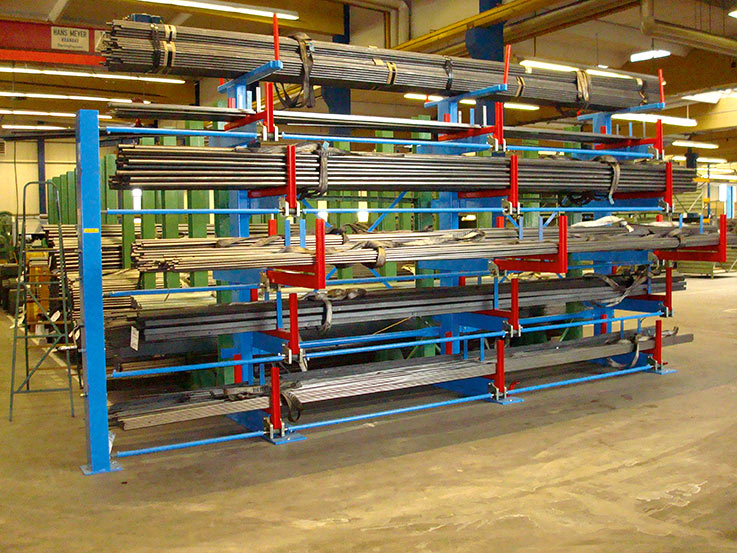

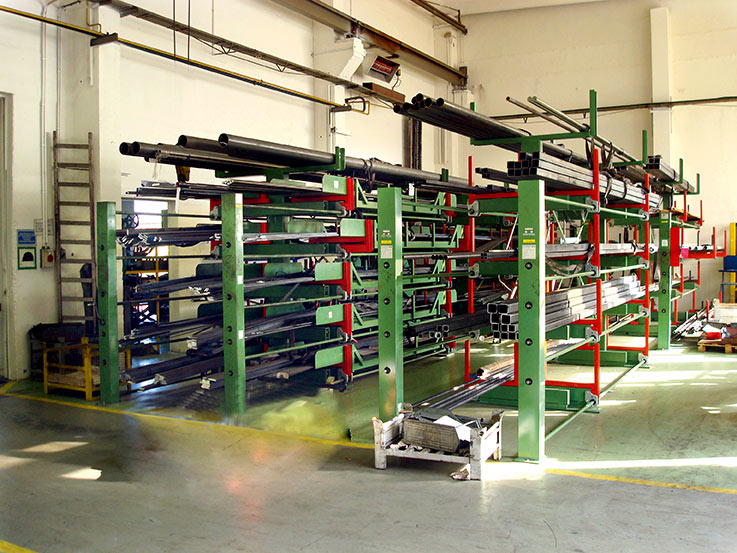

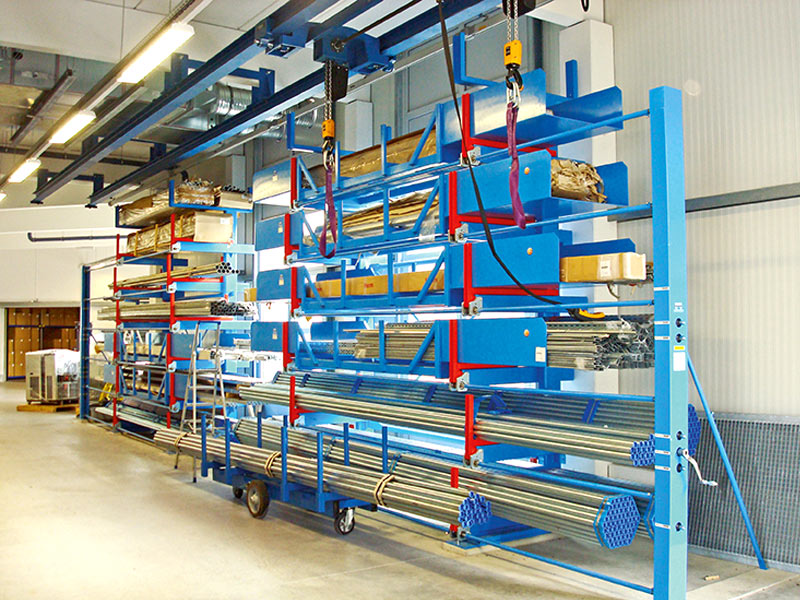

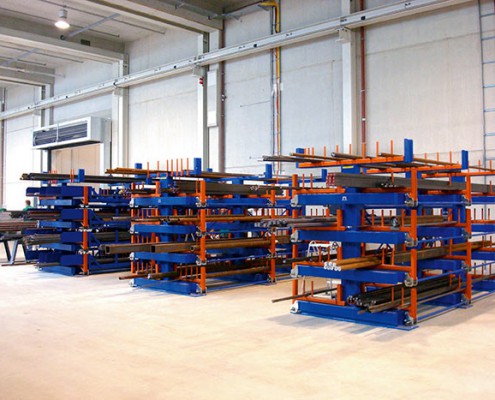

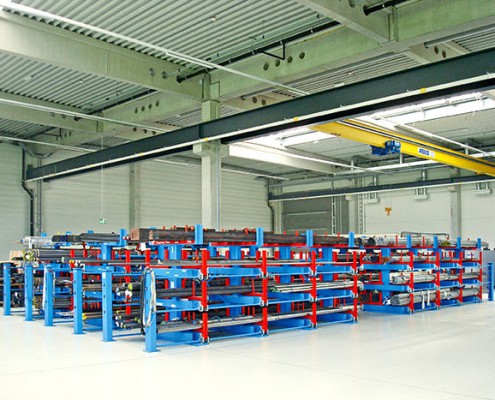

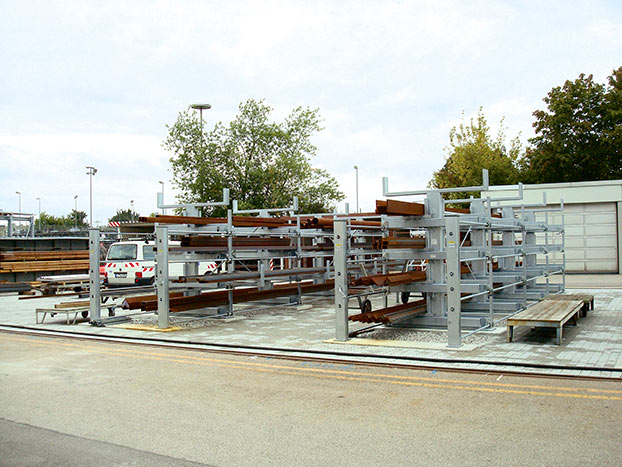

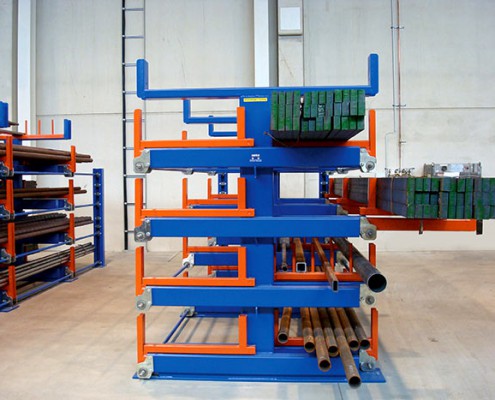

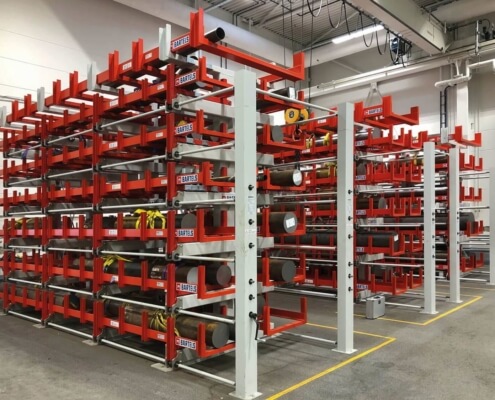

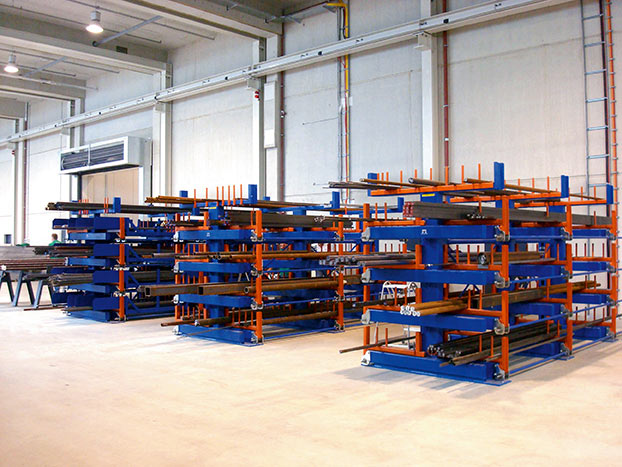

Überzeugen Sie sich von unseren Roll-Aus-Regalen – zur Foto-Galerie

Vorteile

Vorteile der Roll-Aus-Regale

  • Platzgewinn

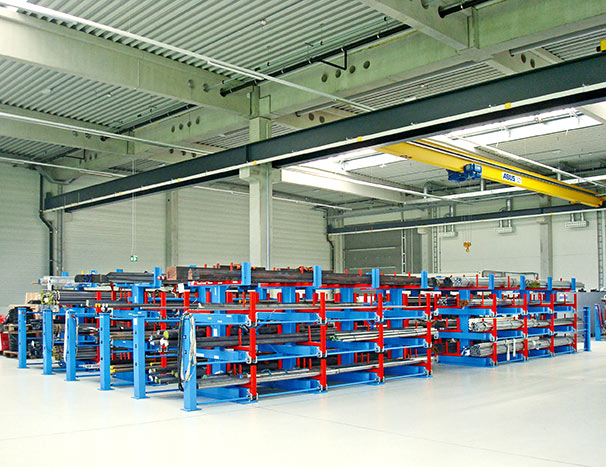

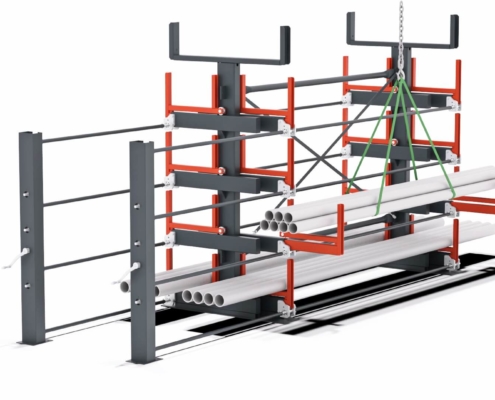

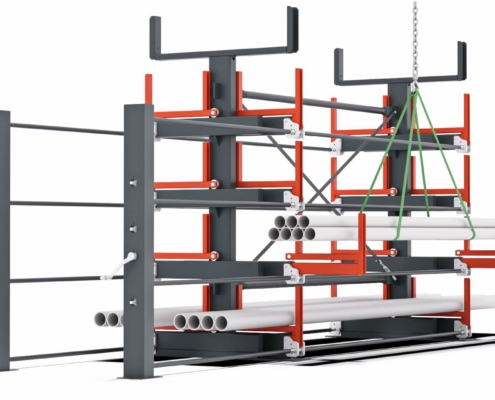

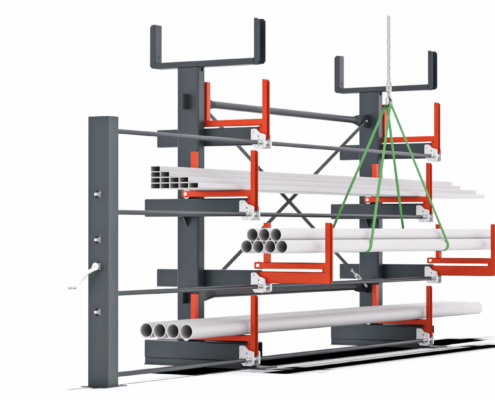

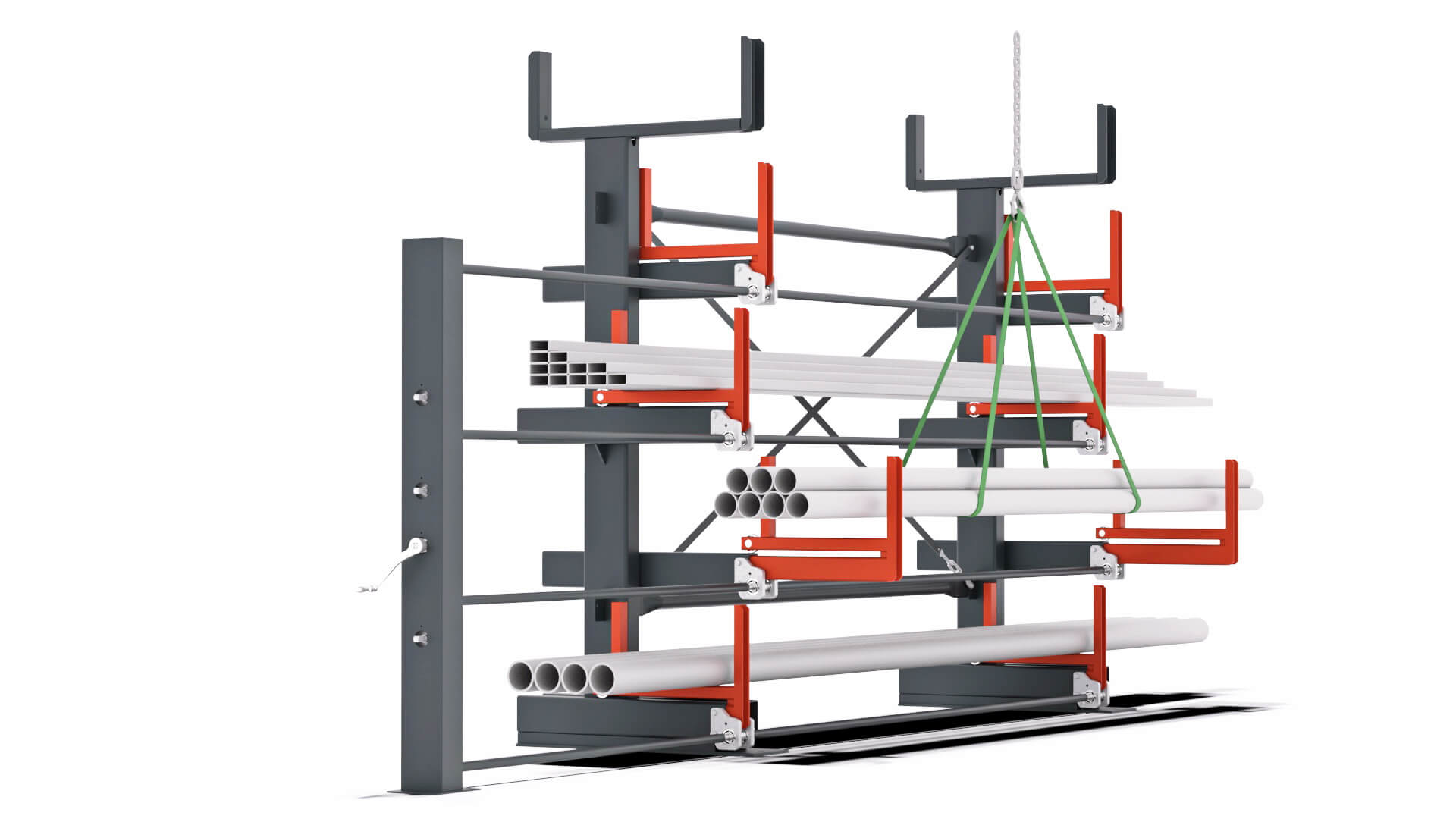

    Einlagerung erfolgt direkt mit dem Hallenkran, dadurch sind breite Arbeitsgänge für Stapler, Stapelkräne etc. überflüssig
  • Überlängen
    Langgut-Lagerung von 25 Metern und mehr ist möglich
  • Sicherheit
    ganzes Roll-Aus-Fach liegt frei zur direkten Beschickung oder Entnahme, kein „Reindrücken“ oder „Herauszerren“ aus den Etagen
  • Zeitersparnis
    ohne Umzupacken wird per Hallenkran sowohl Regalbeschickung wie auch Be- oder Entladung von Transportfahrzeugen vorgenommen
  • Schnell
    da direkter Zugriff jeder Zeit gegeben
  • Arbeitsfreundlich
    in der Regel ist die Bedienung durch eine Person ausreichend
  • Raumsparend
    auch stirnseitig können breite Arbeitsgänge für Stapler oder Flurförderzeuge entfallen, da das Langguthandling optimal per Hallenkran durchgeführt wird.
Arbeitsweise

Arbeitsweise

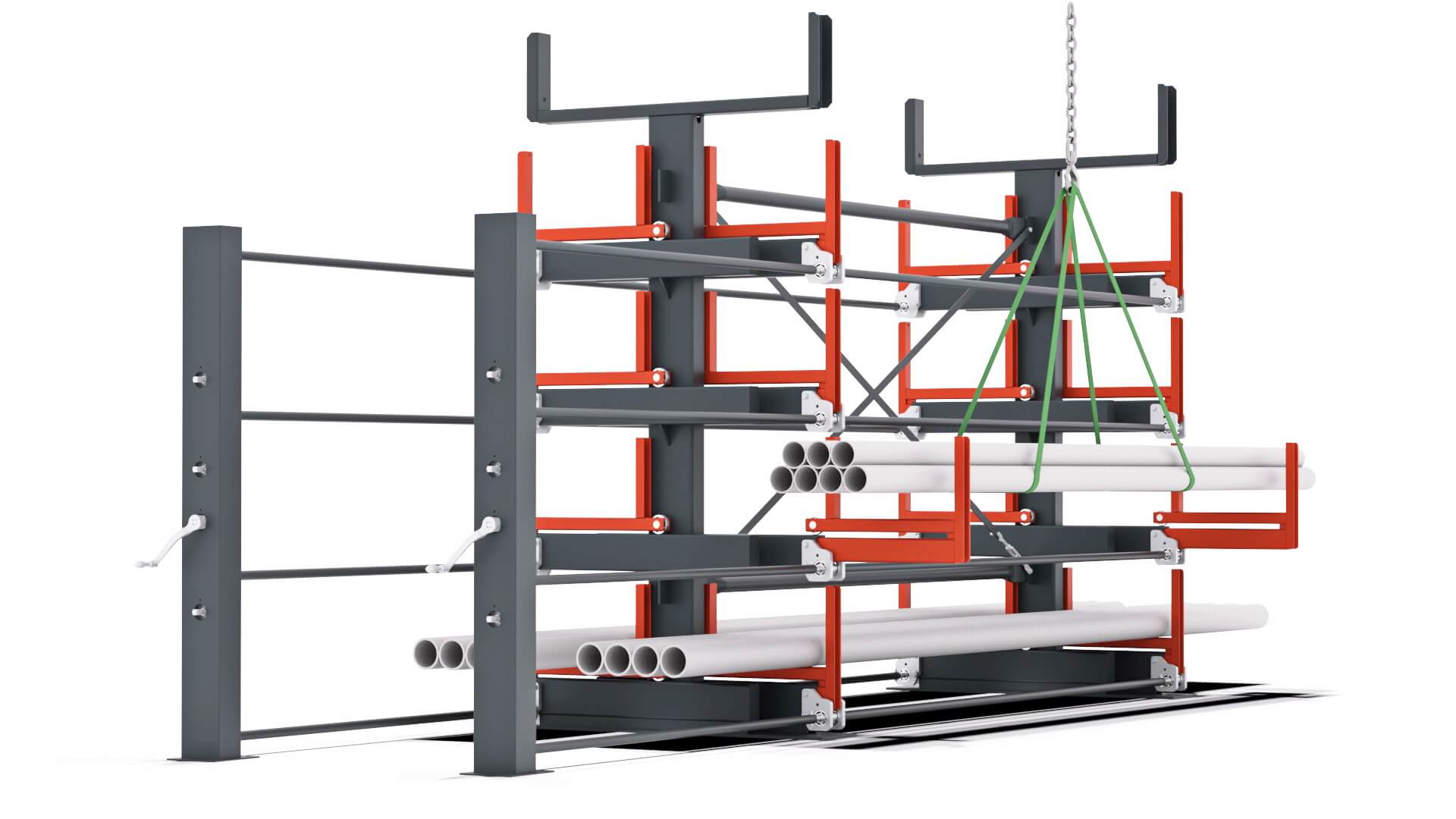

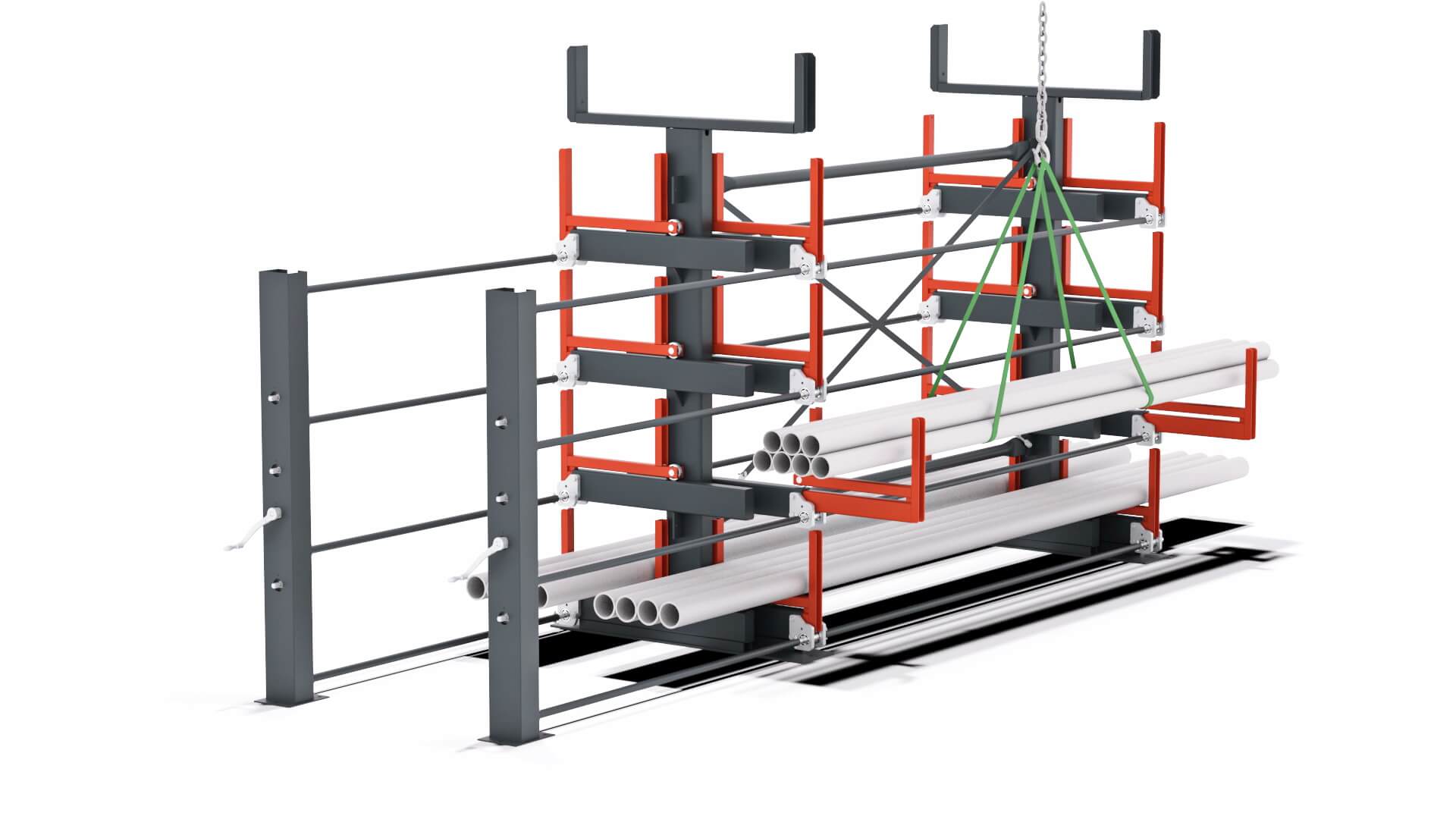

Die ausrollbaren Etagen-Lastarme werden mit einer Kurbel über drehbare Spindeln ausgefahren. Das Ausrollen erfolgt kontrolliert und ist durch die Regalarmtiefe begrenzt. Spindelwelle und Kurbelumdrehungen haben ein Übersetzungsverhältnis von 2,36: 1. Bei voller Lastaufnahme von 5.000 kg kann die Anfangs-Umdrehung eine Kurbelkraft von ca. 15 kg erfordern, danach genügt nur leichte Kraftaufwendung.

Jede Regaleinheit besteht aus mindestens zwei Tragrahmen, Längsverbindern und pro Regalseite einer Kontrollsäule. Bei individuell abgestimmten Abständen können je nach Langgutart mehrere Tragrahmen pro Regal eingesetzt werden.

Das Anschlagen des Lagergutes in sehr hochgelegenen Etagen kann z. B. über Podestleitern oder Arbeitslifte erfolgen. Restlängen werden mit Hilfe von Unterstützungspaletten eingelagert, oder die Tragrahmen werden den Längen entsprechend dichter gesetzt.

Ausführung

Ausführung

  • Besonders verdreh- und biegesteife Konstruktion.
  • Bewegungsteile sind kugelgelagert.
  • Die einzelnen Rahmen (zwei Kontrollsäulen und zwei Tragrahmen bei der Standardausführung) sind komplett verschweißte und montierte Einheiten.
  • Die kreuzgerändelte Antriebswelle ermöglicht durch ihre griffige Außenfläche kontrollierte Ein- und Ausrollbewegungen des Schubarmes sowohl leer als auch unter Last.
  • Standardfarbe: Rahmen blau RAL 5012, Roll-Aus-Arme rot RAL 2002.
    Auf Wunsch: Sonderabmessungen und Sonderlackierung in allen RAL-Farben möglich – bitte anfragen!

Individuelle Roll-Aus-Regale nach Ihren Vorgaben

Falls Sie spezielle Materialien lagern wollen oder besondere räumliche Gegebenheiten berücksichtigen werden müssen, erstellen Ihnen unsere Fachberater gerne individuelle Konzepte. Sprechen Sie uns einfach an!

Um Ihre Anfrage zu spezifizieren können Sie unser Anfrageformular verwenden:

Optionales für die Roll-Aus-Regale

  • Wannen und Kassetten für Reststücke

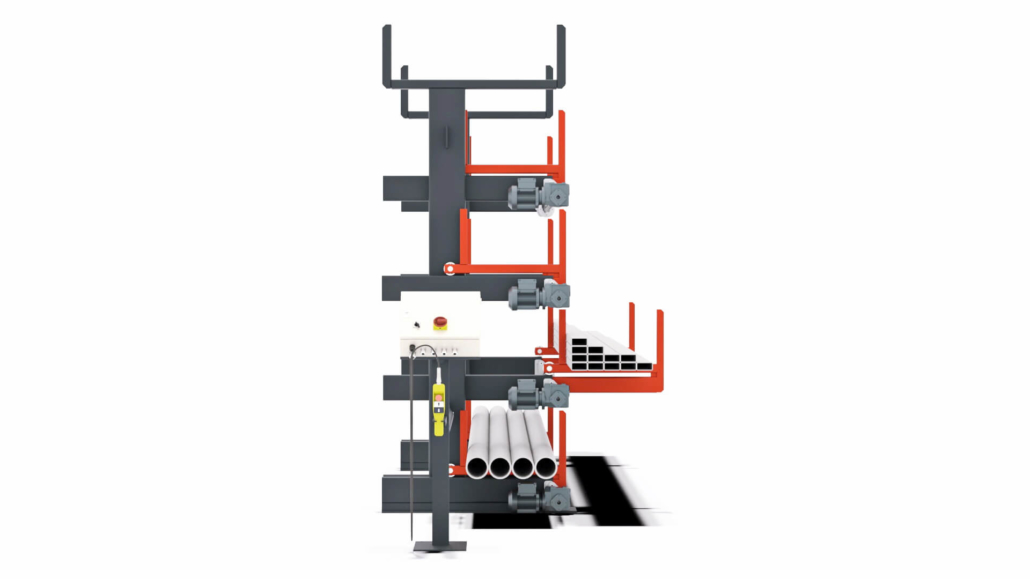

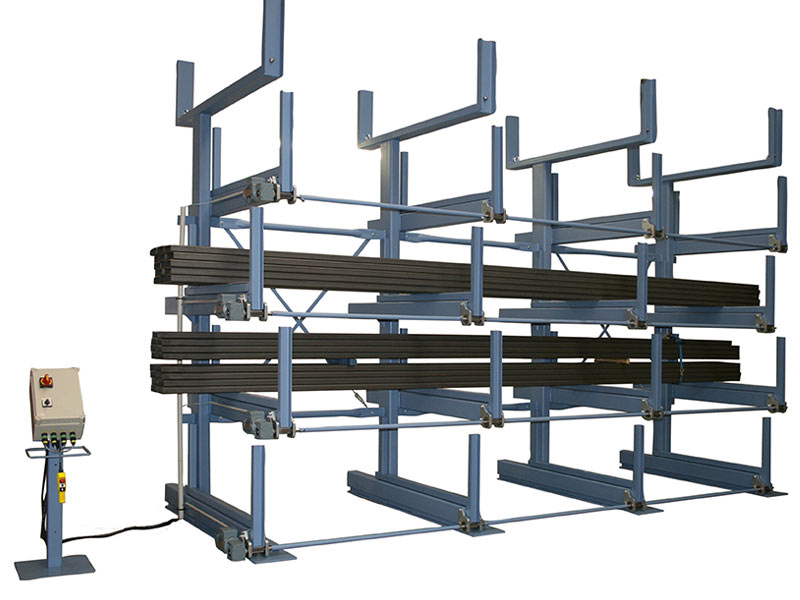

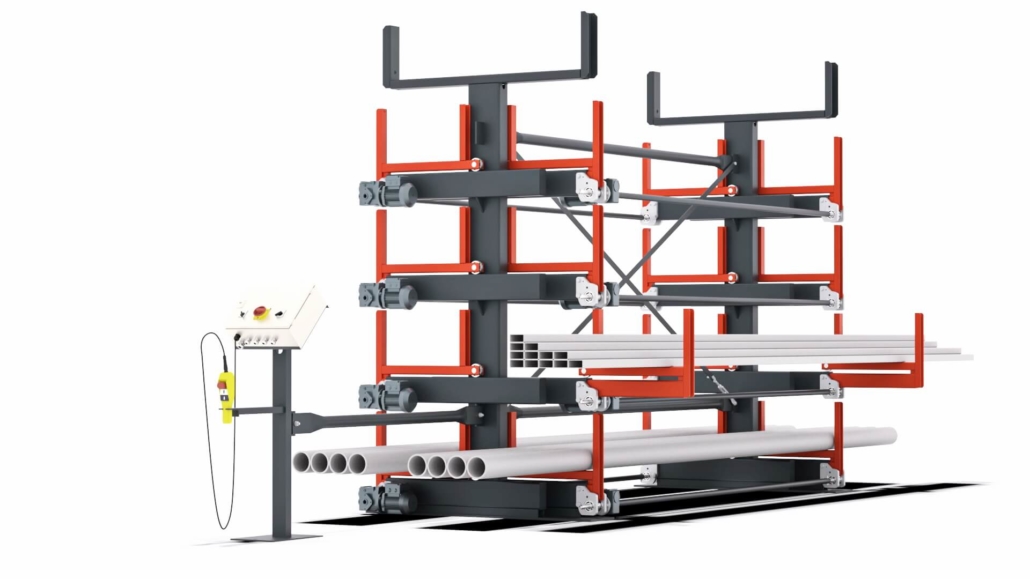

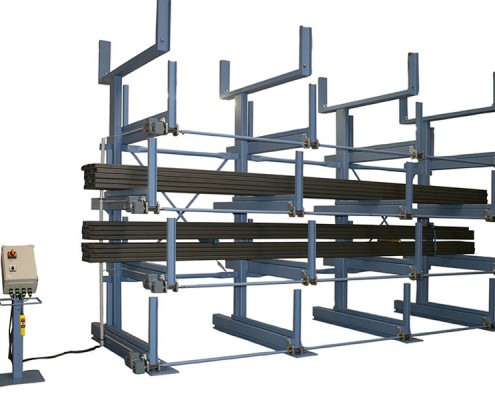

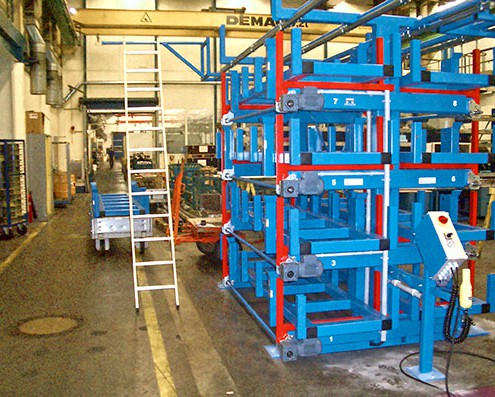

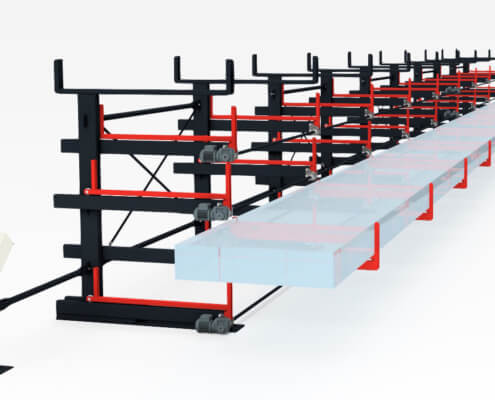

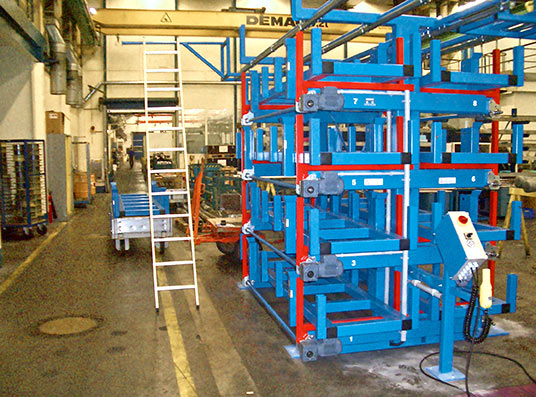

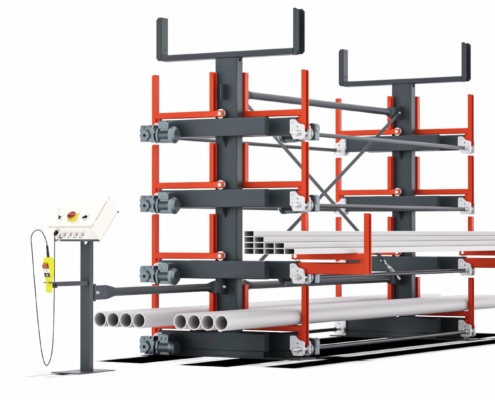

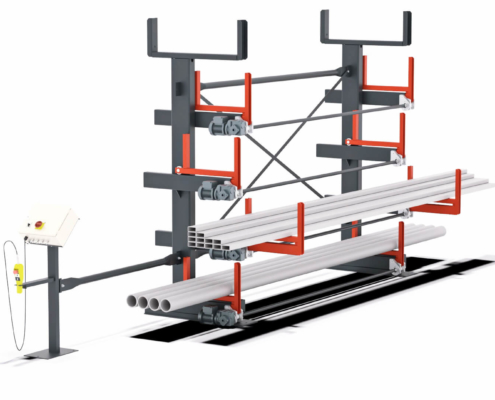

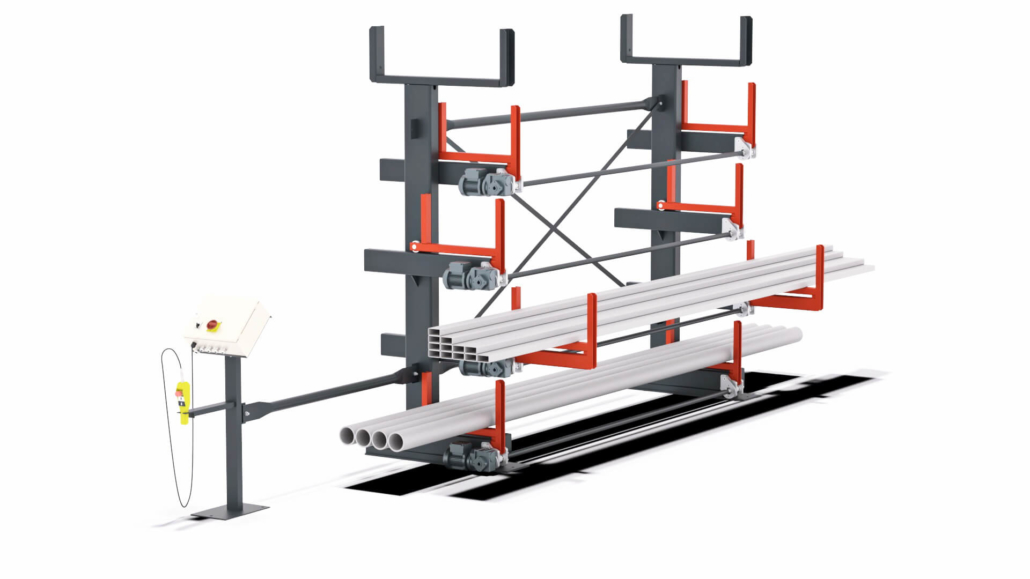

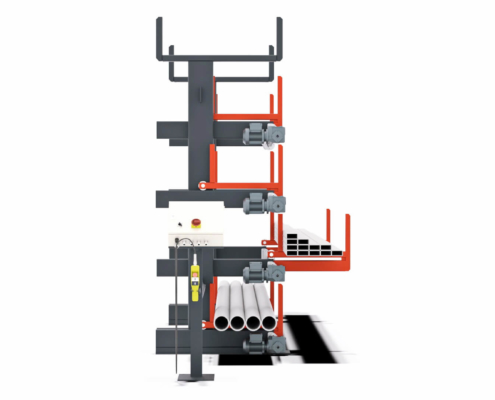

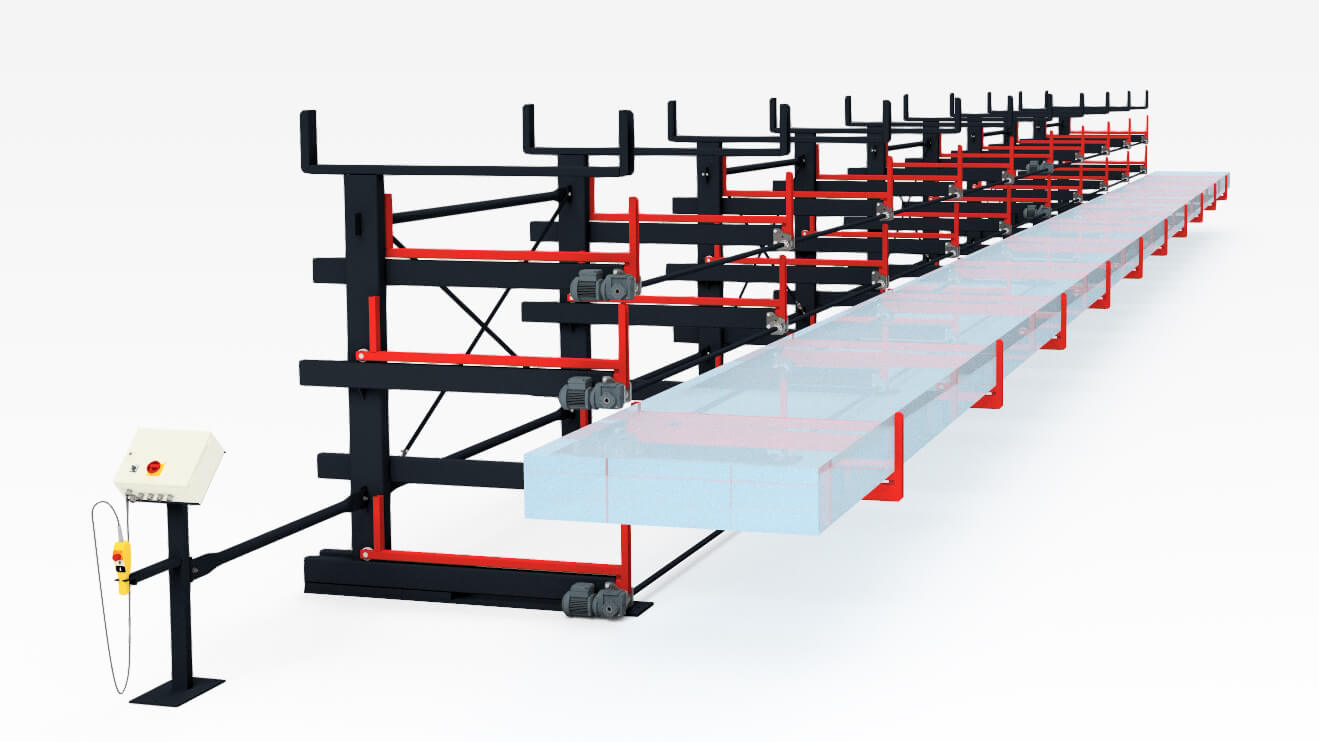

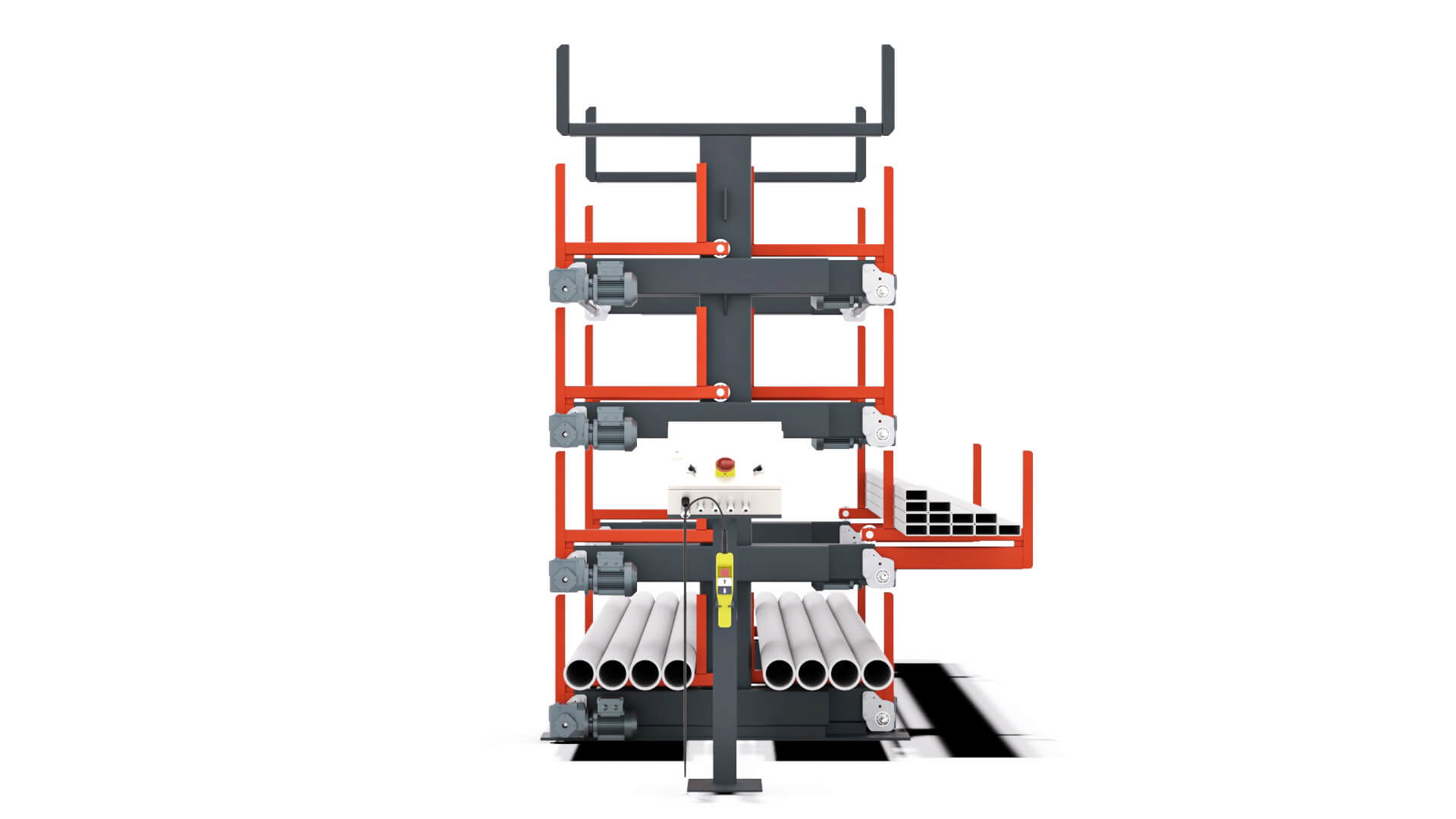

  • Elektrisch angetriebene Ausrollfächer
  • Diverse Farbvarianten / Sonderlackierungen nach RAL
  • Sonderabmessungen

Sicherheit durch Regalinspektion

Roll-Aus-Regale gehören zu den prüfpflichtigen Regaltypen. Damit Sicherheit an erster Stelle steht, bieten wir Ihnen Regalinspektionen nach DIN EN 15635 an. Schwere Unfälle und hohe Reparaturkosten können vermieden werden, indem Sie Schäden an Lagereinrichtungen effektiv vorbeugen! Unsere TÜV-zertifizierten Regalprüfer bieten Ihnen die jährliche Sicherheitsprüfung Ihrer Lagereinrichtungen gemäß DIN EN 15635 nach BGR 234 an. Erfahren Sie mehr über die Regalinspektion.
