Bartels Kassetten-Schubfachregal
Breite max. 6.000 mm
Höh min. 80 mm
Tiefe max. 1.200 mm
Gewicht max. 1.200 kg

Kassettenschubfachregal – Mit klappbarem Vorbau

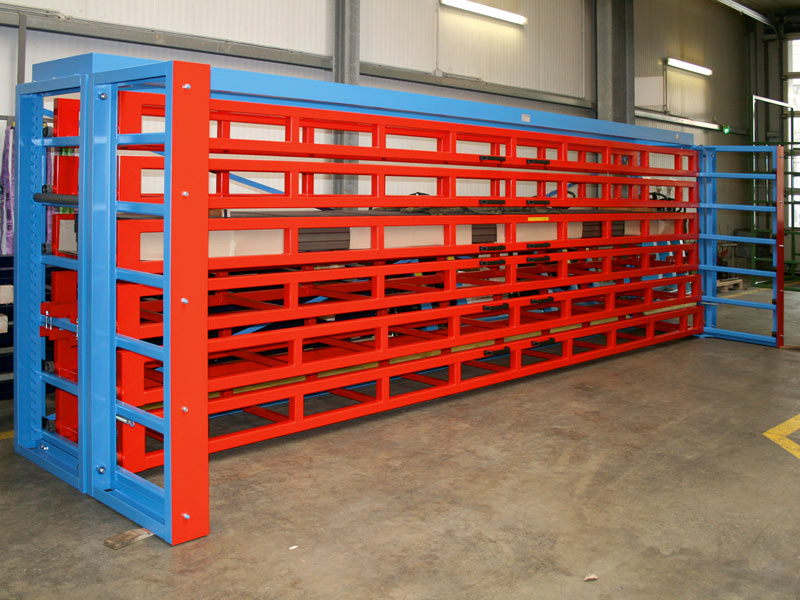

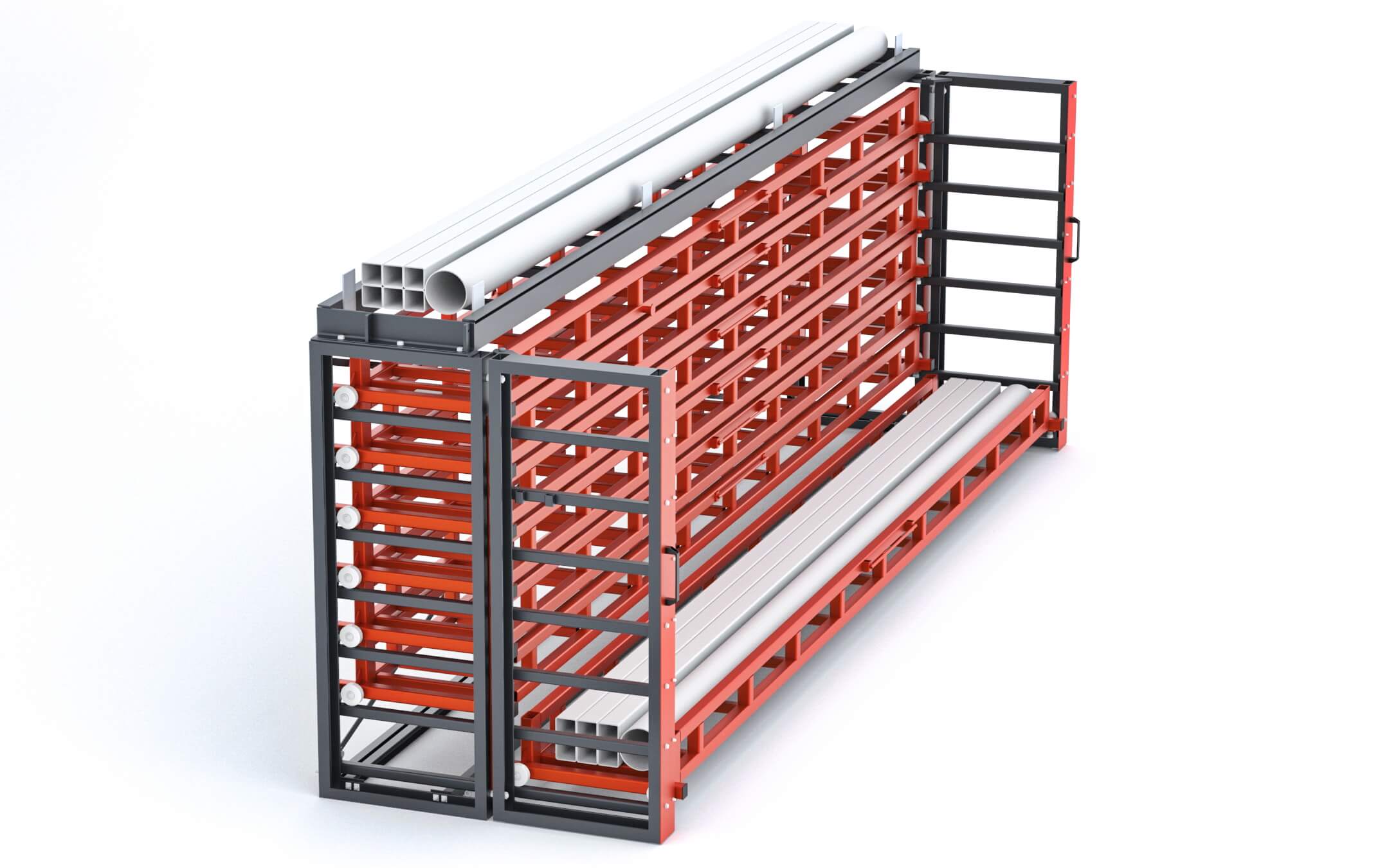

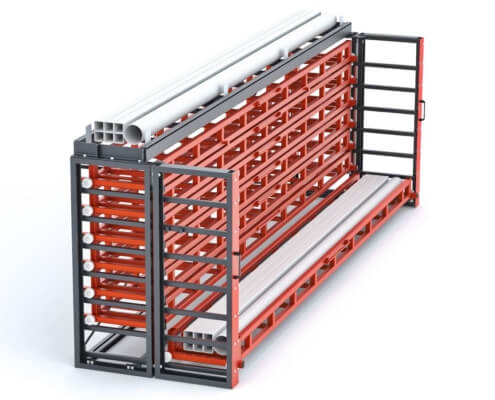

Das Kassettenschubfachregal von Bartels ist ein Lager für lange Stahlprofile.

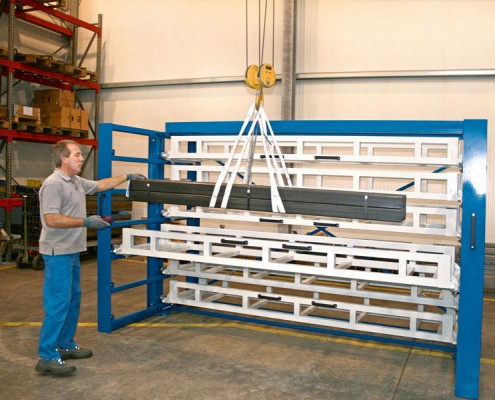

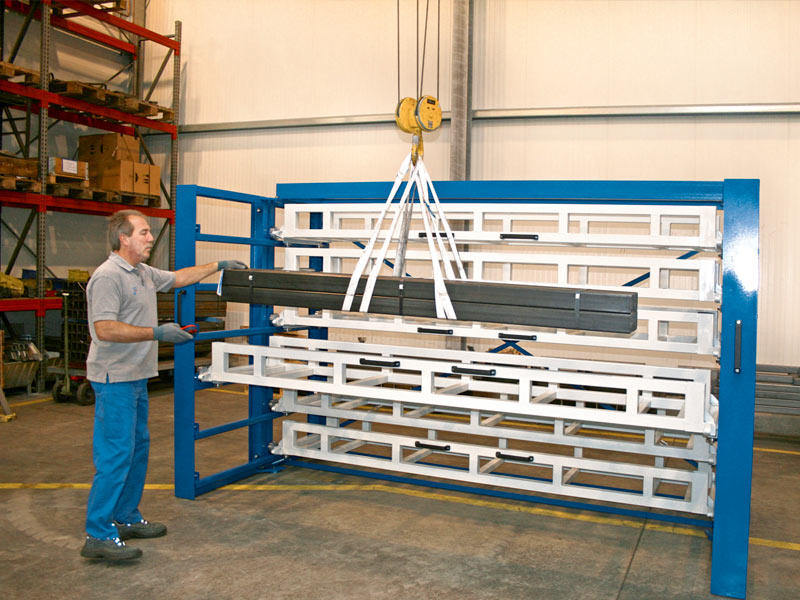

Die platzsparende Lagerung von Stangenmaterial ist ein Muss bei beengten Produktionsbedingungen. Wir bieten Ihnen eine Lösung für Langgutlagerung an, bei der das Kassetten-Auszugsregal mit dem Kran über die Vorderseite bestückt wird.

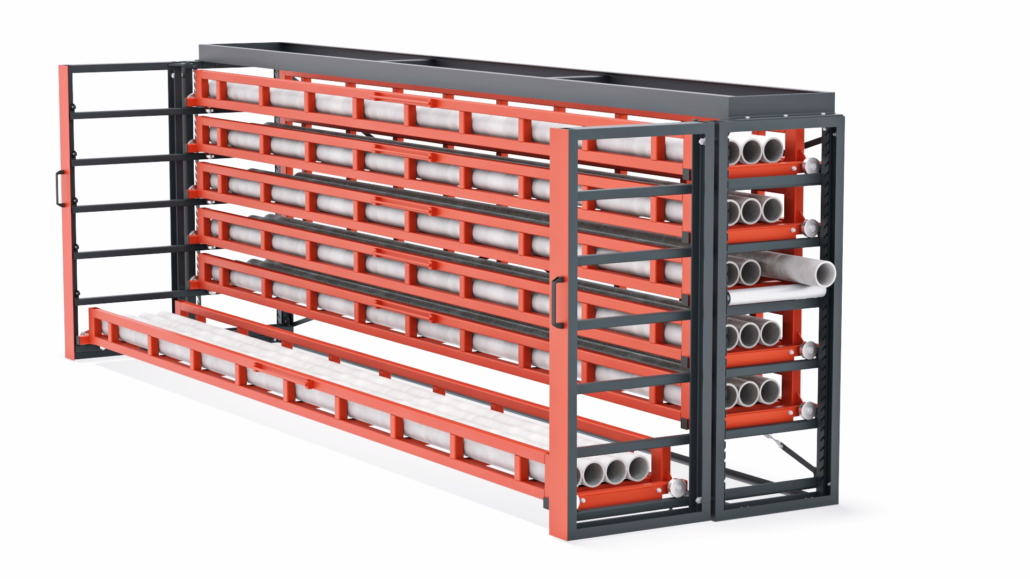

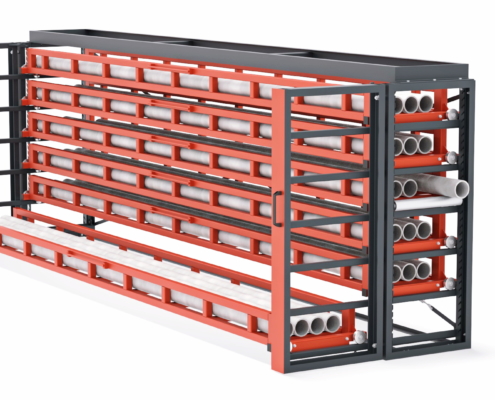

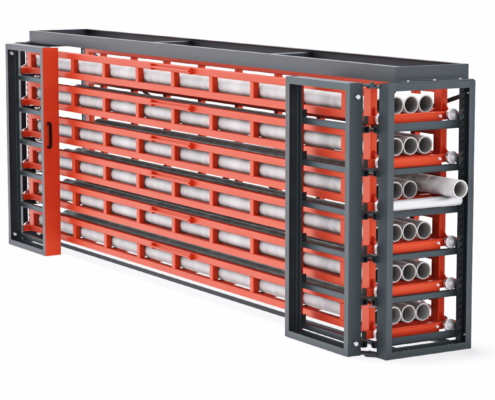

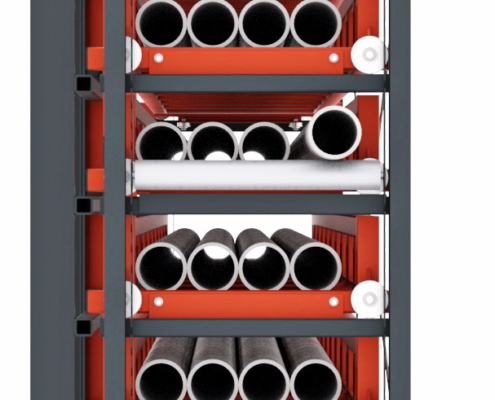

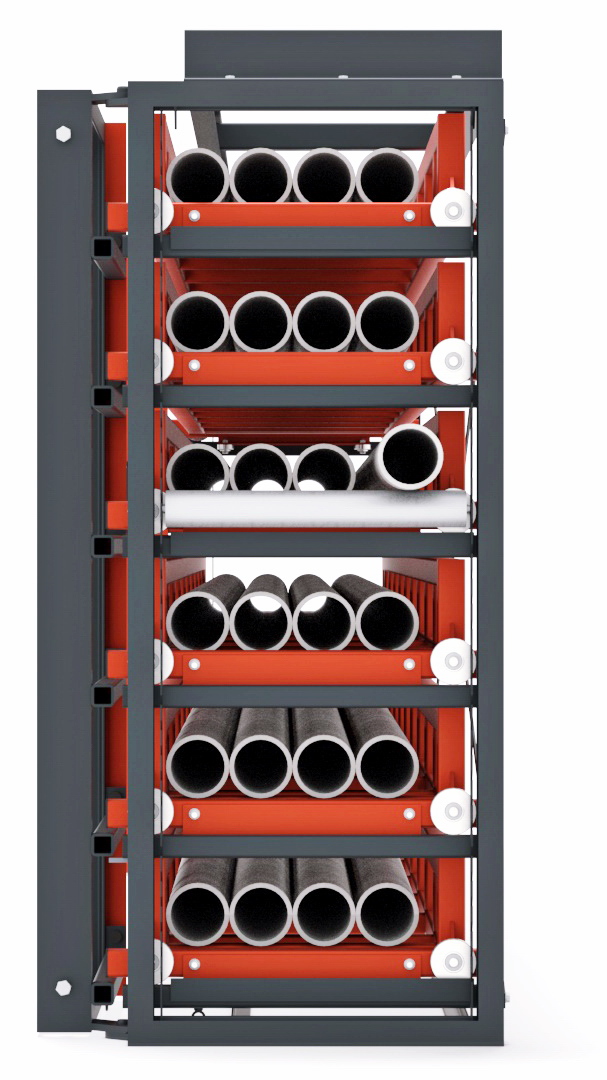

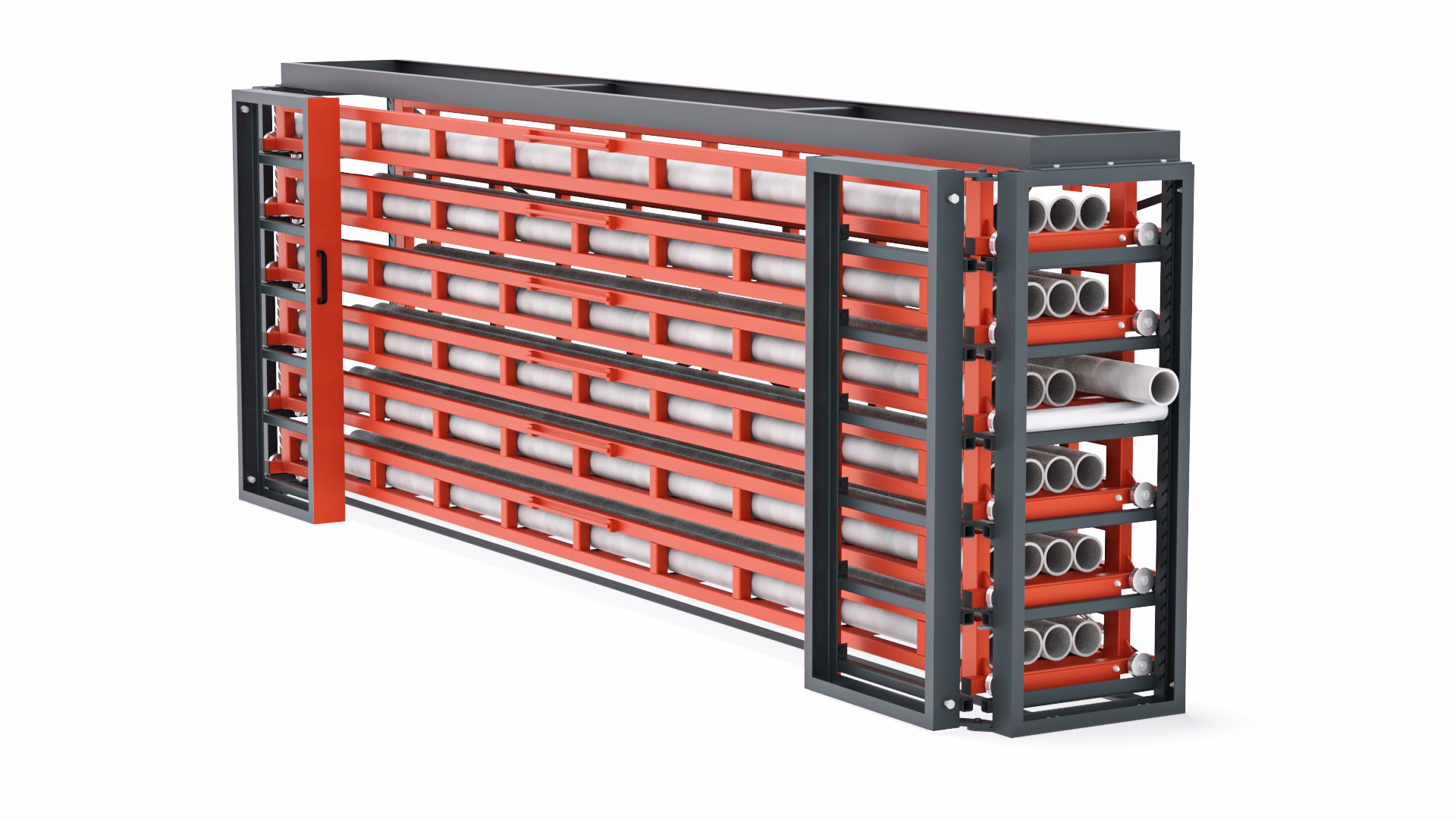

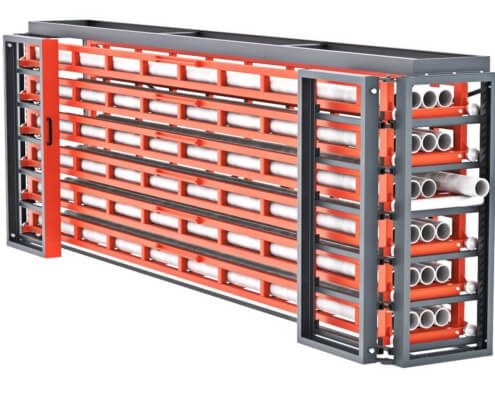

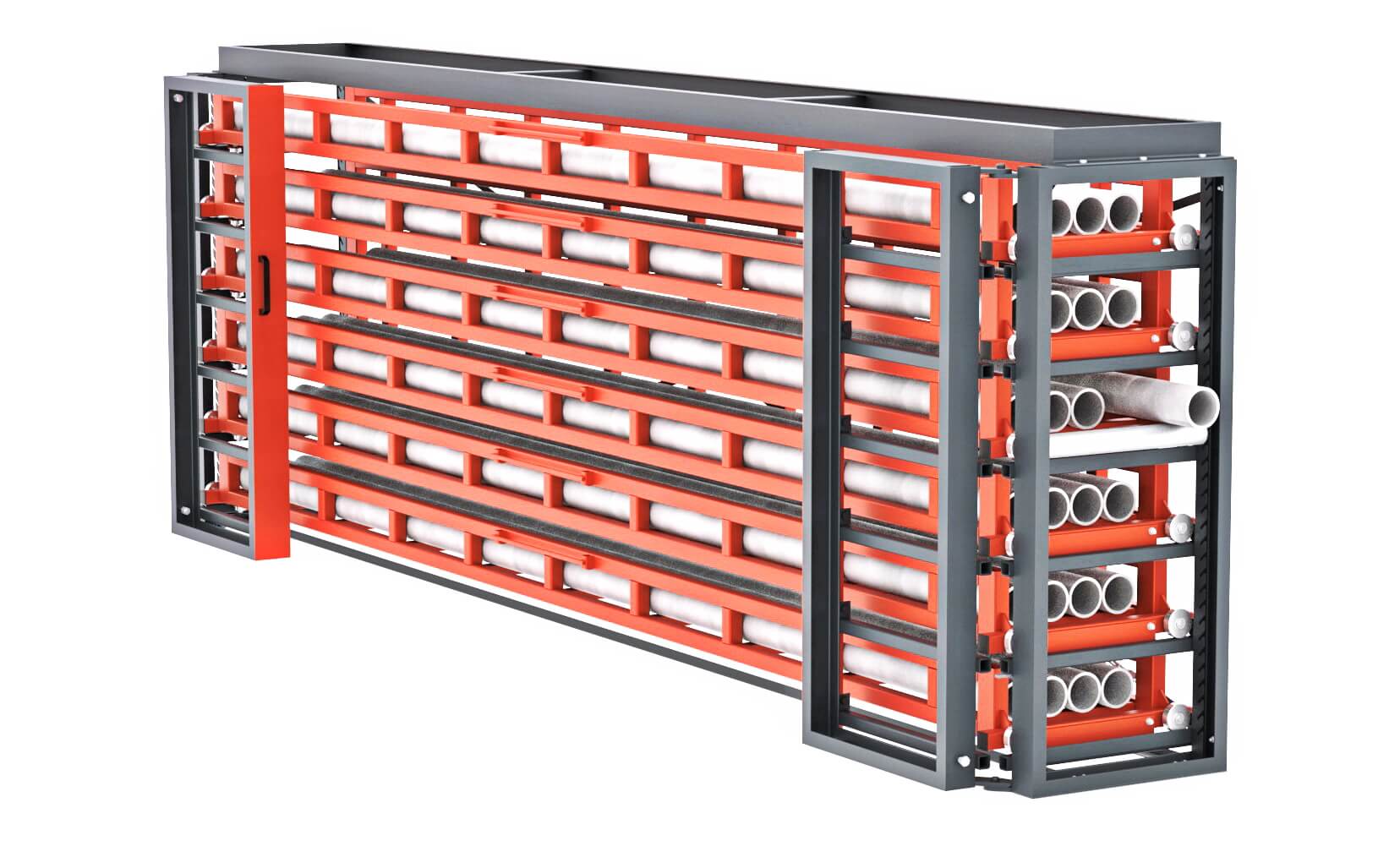

Eine Entnahme ist aber auch über die schmalen Stirnseiten möglich. Das Langgutregal kann auf Grund seiner Bauweise direkt an der Wand platziert werden. Durch den schwenkbaren Vorbau können die einzelnen Kassetten 100% nach vorne ausgezogen werden. Nach der Bedienung wird der Schwenkvorbau wieder eingeklappt und die engen Arbeitsgänge sind wieder frei.

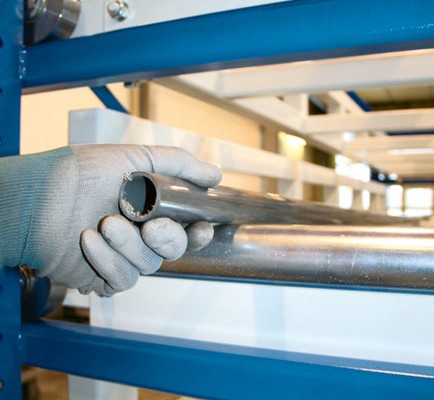

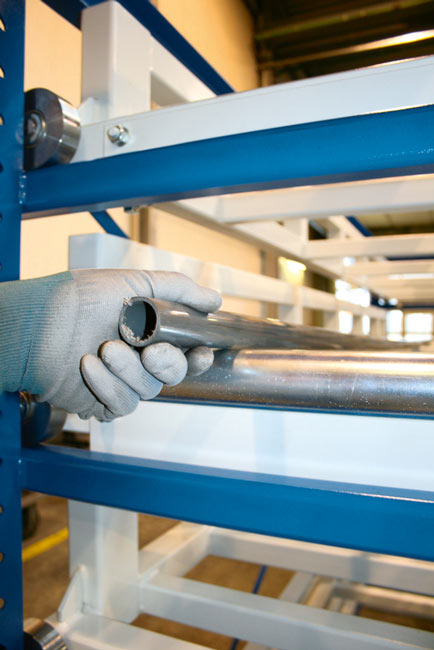

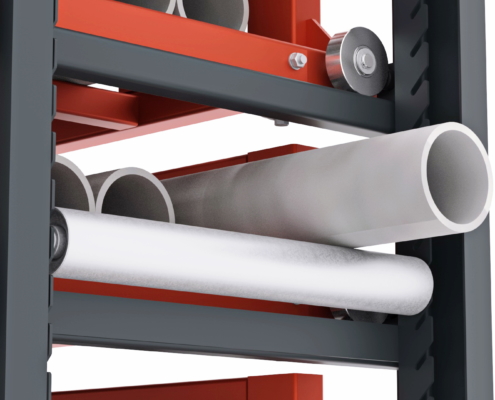

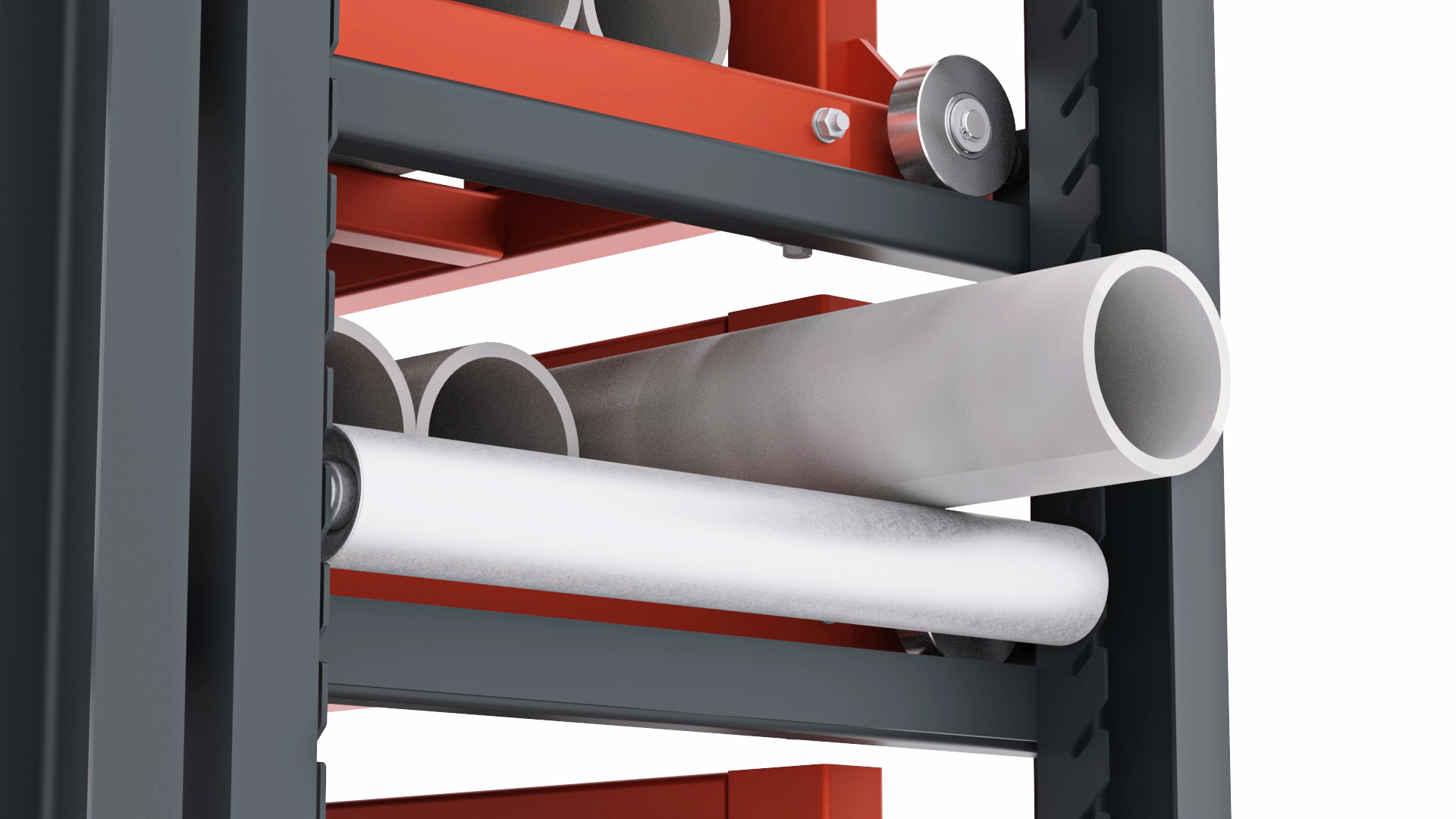

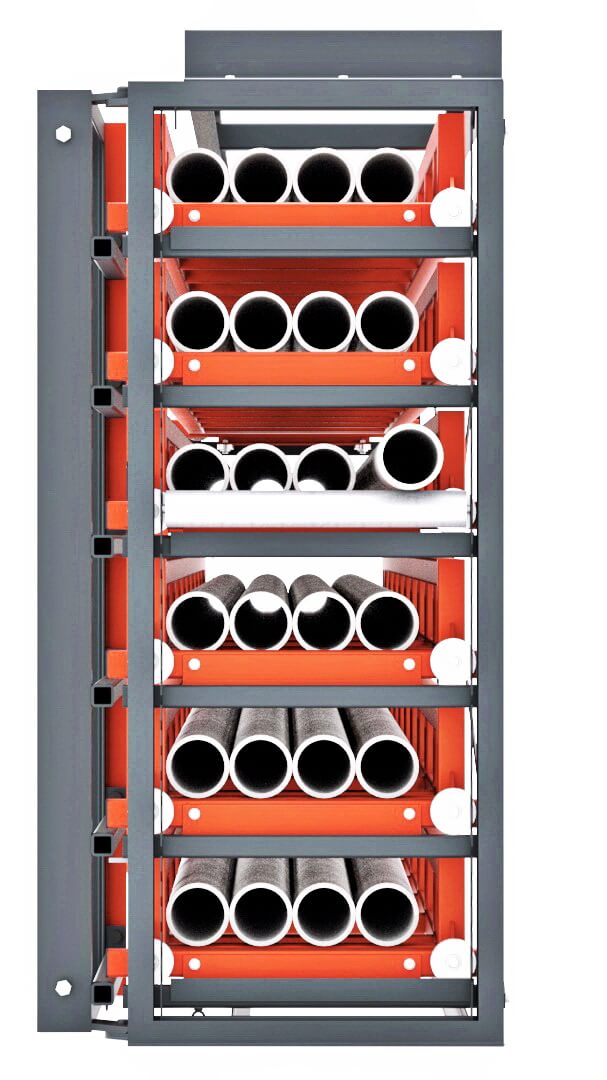

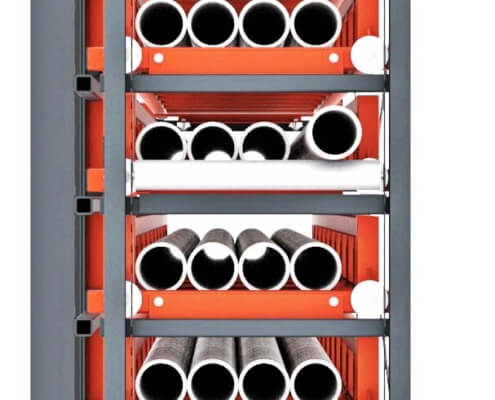

Für die leichte Entnahme des Strangmaterials von den Stirnseiten aus, auch bei geschlossenem Vorbau des Kassettenschubfachregals wird einfach eine Abrollwalze eingesteckt, über die sich das Stabstahl leicht herausziehen lässt.

icon-fotogalerie
Überzeugen Sie sich von unseren Kassettenschubfachregalen – zur Foto-Galerie

Vorteile

Vorteile der Kassettenschubfachregale

  • 100% Auszug, ideal für die Kranbeschickung
  • Direkter Zugriff – kein Umstapeln nötig wie bei Langgutpaletten
  • Für Langgut bis 6.000 mm und 2000 kg pro Fach
  • Platzsparend durch niedrige Bauhöhe und Schwenkvorbau
  • Gut geeignet für Reststücke
  • Übersichtlich auch bei unterschiedlichen Langgutarten
  • Materialentnahme von drei Seiten möglich (Front- und Stirnseiten)
  • Leichter Auszug der Kassetten durch kugelgelagerte Führung
Arbeitsweise

Arbeitsweise

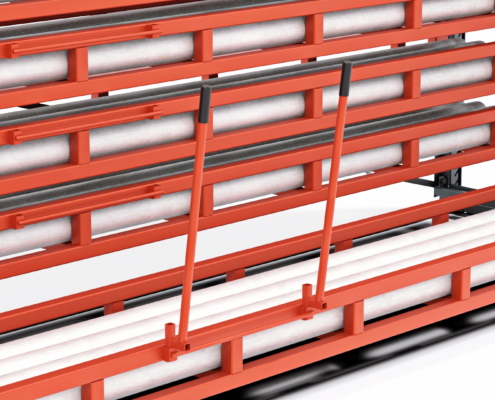

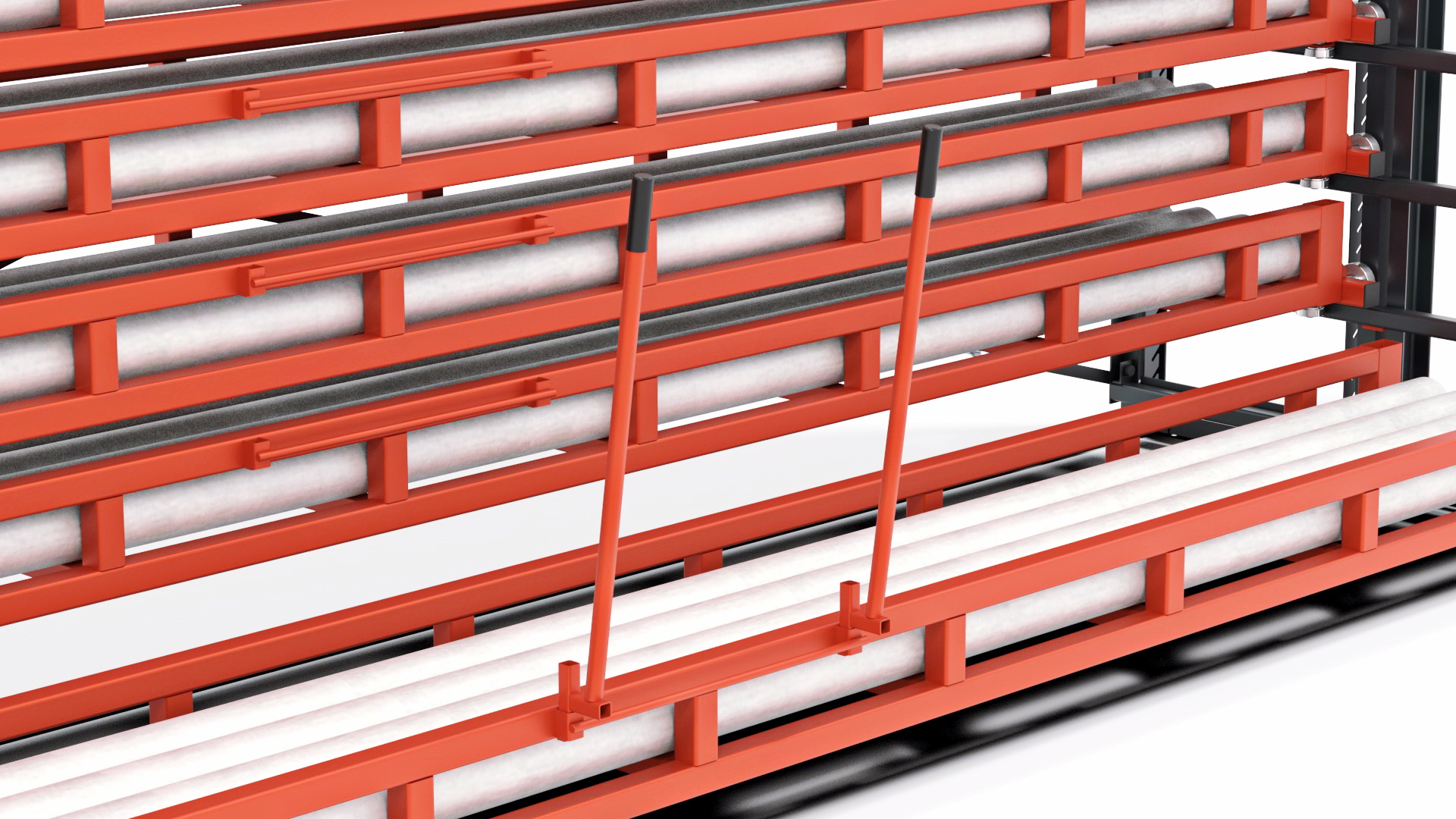

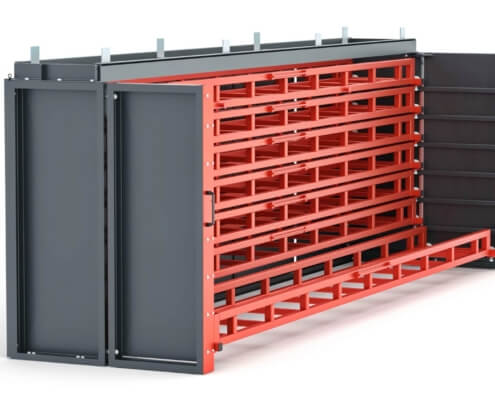

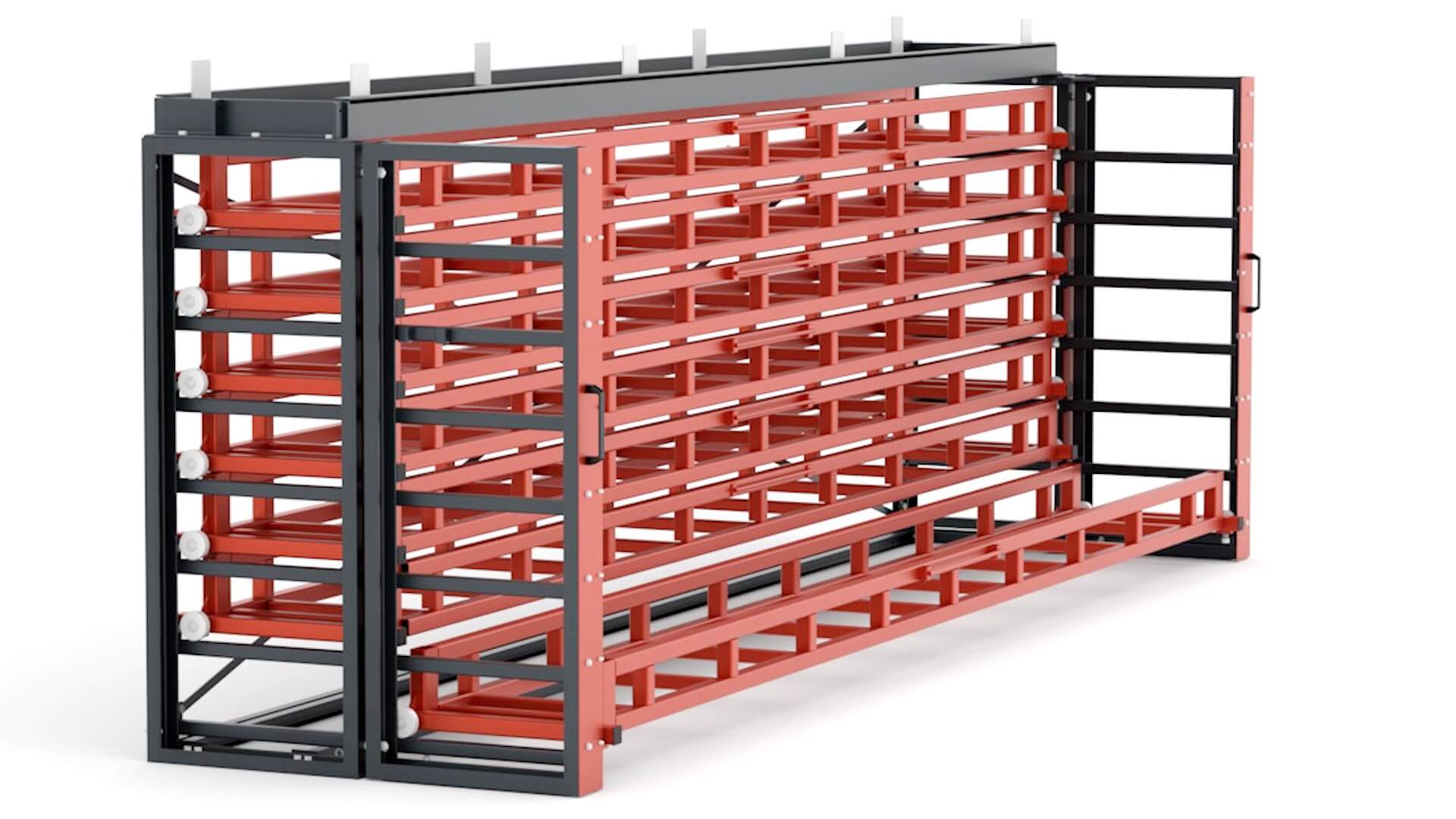

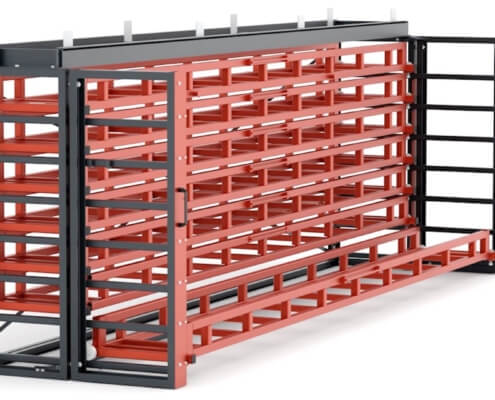

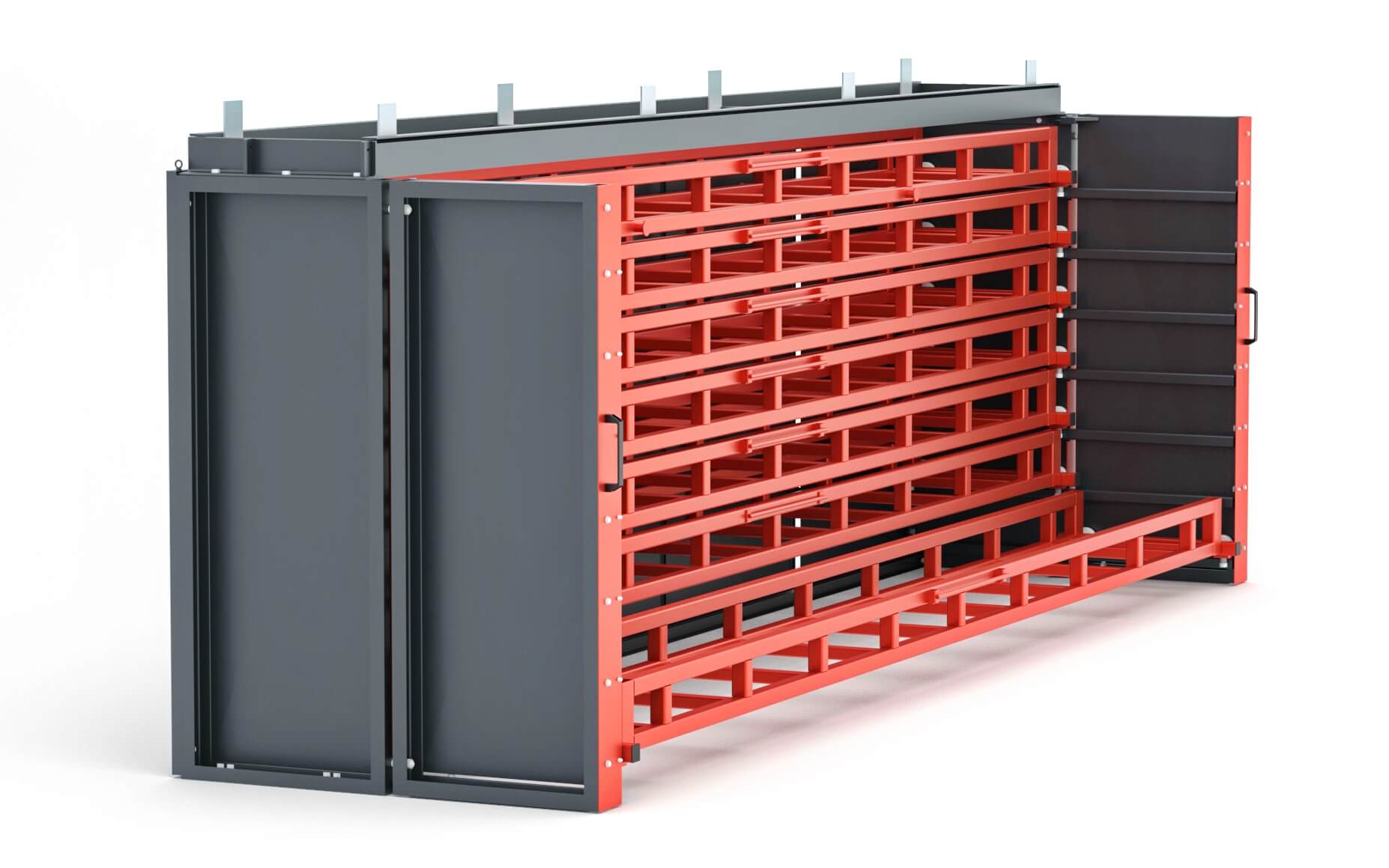

Die kugelgelagerten Kassetten werden auf den Führungsschienen der offenen Türen ausgezogen. Ein- und Auslagerung erfolgt per Hand oder Kran. Optional auch mit beidseitigem Auszug lieferbar.

Ausführung

Ausführung

  • Sehr stabile, verwindungssteife Stahlkonstruktion.
  • Verschraubter Tragrahmen zur Aufnahme von geschweißten Langgutkassetten. Um die Materialentnahme von der Stirnseite zu erleichtern, kann einfach die mitgelieferte Abrollwalze in die offene Konstruktion eingesteckt werden.

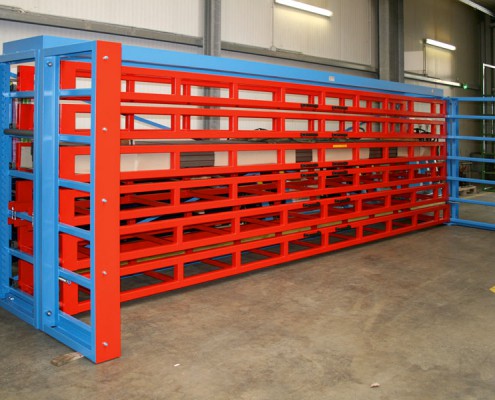

  • Standardfarbe: Rahmen blau RAL 5012, Kassetten rot RAL 2002.
  • Auf Wunsch: Sonderabmessungen und Sonderlackierung in allen RAL-Farben möglich – bitte anfragen!

Individuelle Kassettenschubfachregale nach Ihren Vorgaben

Falls Sie spezielle Materialien lagern wollen oder besondere räumliche Gegebenheiten berücksichtigen werden müssen, erstellen Ihnen unsere Fachberater gerne individuelle Konzepte. Sprechen Sie uns einfach an!

Um Ihre Anfrage zu spezifizieren können Sie unser Anfrageformular verwenden:

Optionales für die Kassettenschubfachregale

  • Aufsetzbare Fachteiler
  • Dachetage
  • Beidseitiger Auszug
  • Diverse Farbvarianten / Sonderlackierungen nach RAL
  • Sonderabmessungen

Sicherheit durch Regalinspektion

Kassettenschubfachregale gehören zu den prüfpflichtigen Regaltypen. Damit Sicherheit an erster Stelle steht, bieten wir Ihnen Regalinspektionen nach DIN EN 15635 an. Schwere Unfälle und hohe Reparaturkosten können vermieden werden, indem Sie Schäden an Lagereinrichtungen effektiv vorbeugen! Unsere TÜV-zertifizierten Regalprüfer bieten Ihnen die jährliche Sicherheitsprüfung Ihrer Lagereinrichtungen gemäß DIN EN 15635 nach BGR 234 an. Erfahren Sie mehr über die Regalinspektion.
